Weblogic创建JMS服务

相关概念

weblogic对jms协议的实现，有自己一套管理方式，其中涉及到比较多概念，在开始之前把这些概念理解清楚

  • weblogic server 即weblogic服务器实例，又包含管理服务器（AdminServer）和受管服务器（ManagerServer）相关概念，跟本次jms无关，不扩展。weblogic server可以理解为服务器，和tomcat一个级别。
  • Persistent Stores （持久存储）负责存储jms队列和主题数据，weblogic提供两种store方式，file store（文件存储）和jdbc store（数据库存储）
  • JMS server 即JMS服务器，是jms所有资源的容器，最重要的作用是定义jms数据存储方式
  • JMS Module 即JMS模块，管理jms相关资源，包括jms队列，jms主题，jms连接工厂等
  • Subdeployment 即子部署，可以将jms队列，主题，连接工厂归组，对同一组内（同一Subdeployment内）的资源部署到相同的JMS server上
  • JMS Queue 即JMS 队列，进入jms队列的消息先进先出，并且是点对点模式，也就是一条消息进入队列后，如果有接收者从队列里面取出消息，那么这条消息就从队列里面删除，后续的接收者接收不到该消息
  • JMS Topic 即JMS 主题，虽然队列可以有多个接收者，但最终消息只能到达一个接收者那里，和队列不同的是，JMS主题可以有多个接收者，这里称为订阅者，消息会分发给每个订阅者。

上面这些名词中，只有JMS Queue和JMS Topic是标准JMS名词，其他只是weblogic为了管理方便（实际上并不方便）创造出来的名词，如果不理解也没关系，最重要的是JMS Queue和JMS Topic一定要理解

用一张图表示,如下：


前题

1、OSB版本：Oracle Server Bus v12.2.1.3.0

JMS配置

1. 创建持久存储(Persistent Stores)

登录 http://host:port/console 进入weblogic控制台选择

域->服务->持久性存储 domain->Services->Persistent Stores

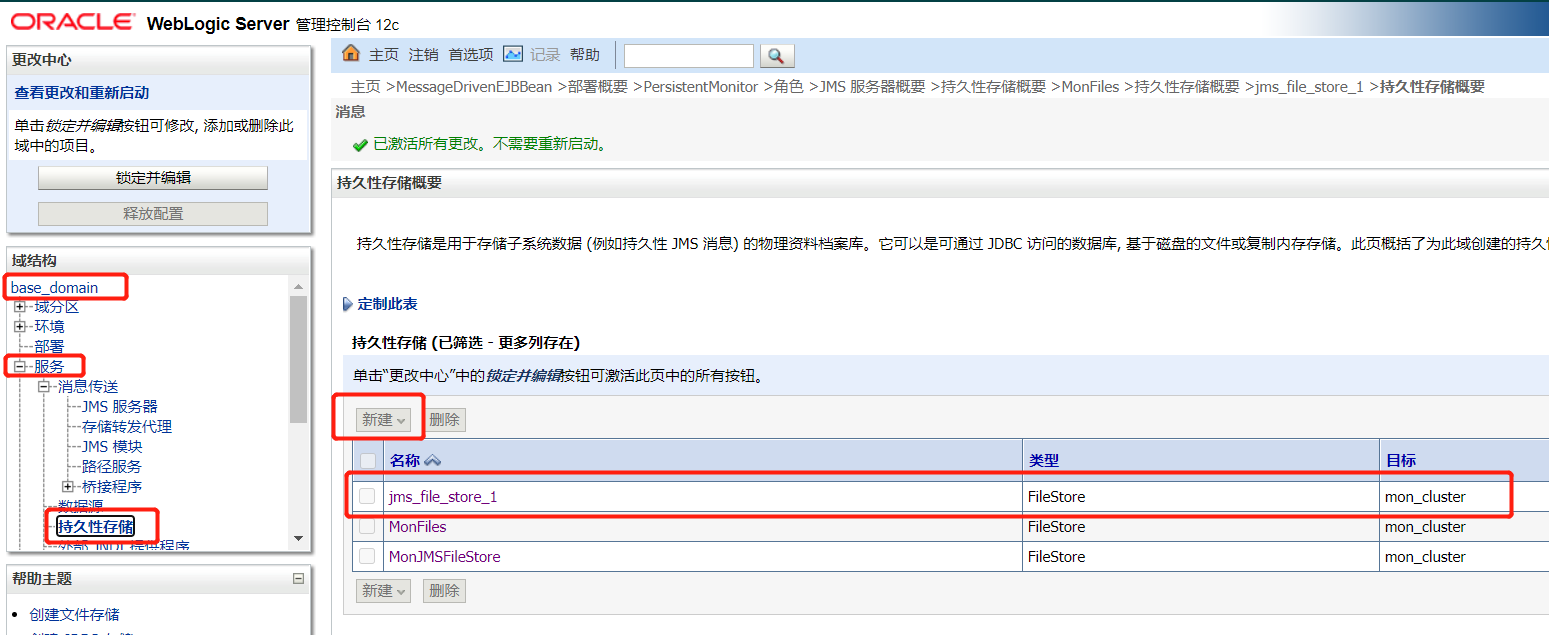

选择New->FileStore创建一个基于文件存储的store Name:jms_file_store_1 Target:mon_cluster （应用于集群） Directory:/data/mon/ 要保证输入的目录存在，weblogic不会自动创建目录

`image-20210603143723998

2. 创建服务(JMS Server)

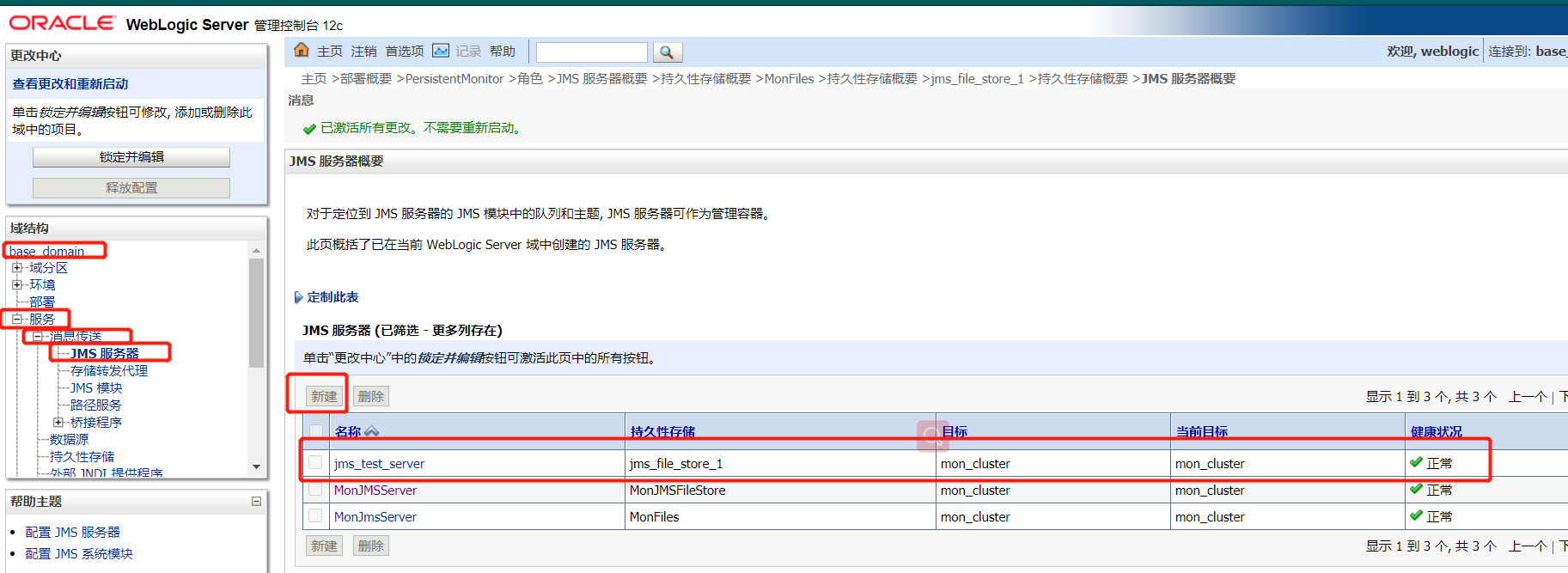

进入domain->Services->Messaging->JMS server新建一个JMS server，Name输入jms_test_server，Persistent Store选择刚刚创建的jms_file_store_1,目标也是mon_cluster。

image-20210603144045387

3. 创建模块(JMS Module)

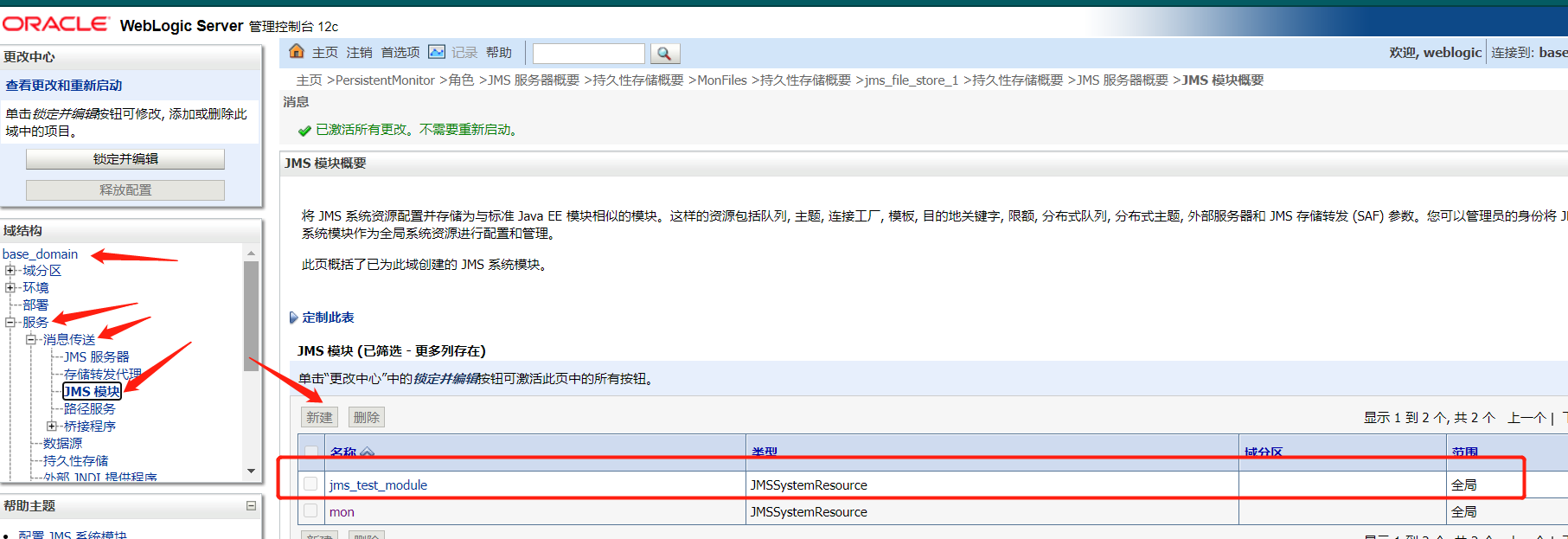

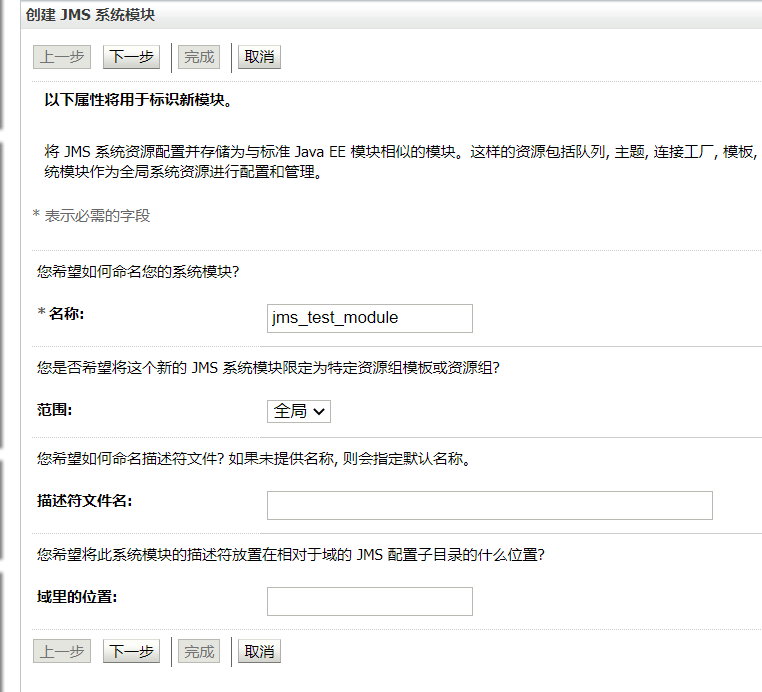

进入domain->Services->Messaging->JMS Modules新建一个JMS Module Name输入 jms_test_module其他两个可以不填,下一步选目标时一起选 mon_cluster集群

image-20210603144239026

image-20210603144423510

4. 创建子部署(Subdeployment)

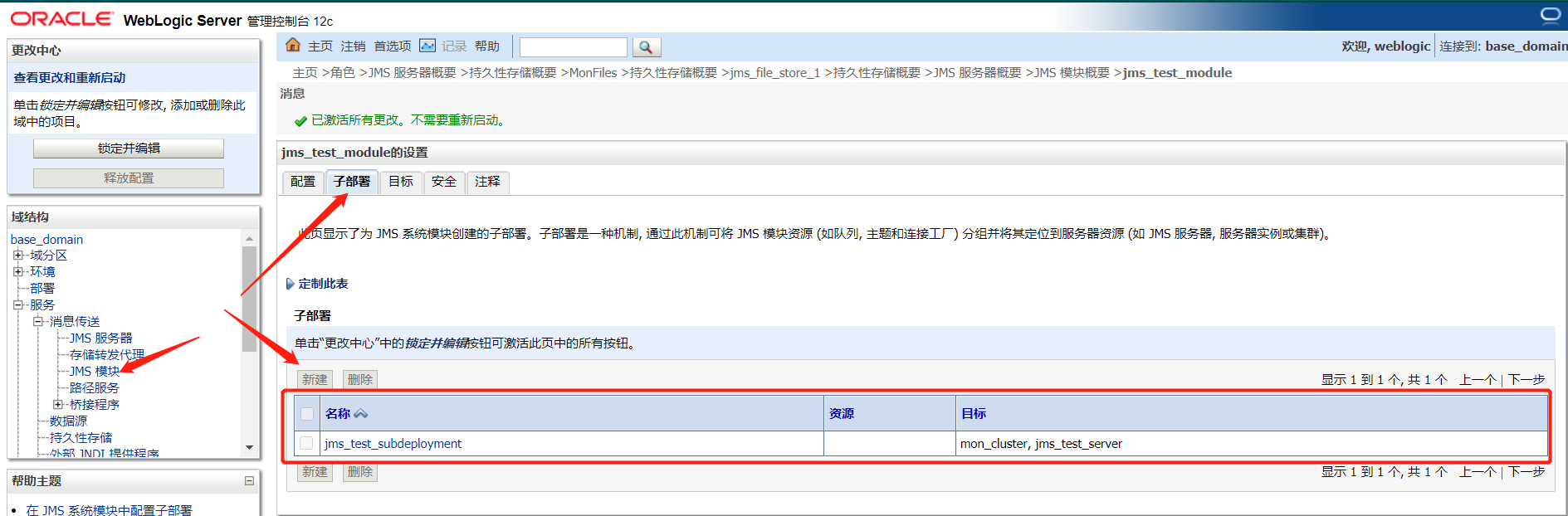

进入上面创建的jms_test_module ，切换到Subdeployments Tab页面新建 Subdeployment Name:jms_test_subdeployment Next->Target选择jms_test_server->Finish

image-20210603144649855

image-20210603144729770

5. 创建连接工厂(JMS Connection Factory)

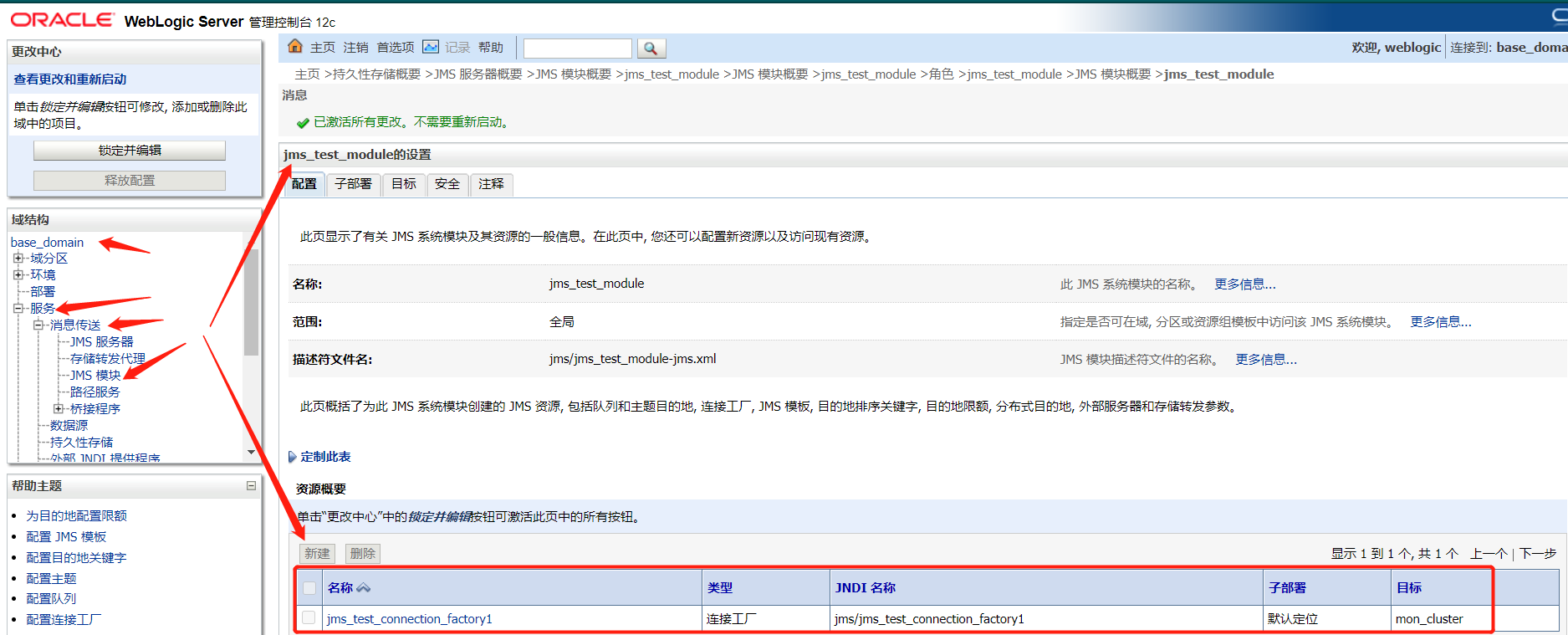

进入domain->Services->Messaging->JMS Modules->jms_test_module点击New选择 Connection Factory Name:jms_test_connection_factory1 JNDI Name:jms/jms_test_connection_factory1 其他默认，Next->Target默认选择AdminServer->Finish

image-20210603145045130

6. 创建队列(JMS Queue)

主题应用于一对一模式消息；先进先出原则。

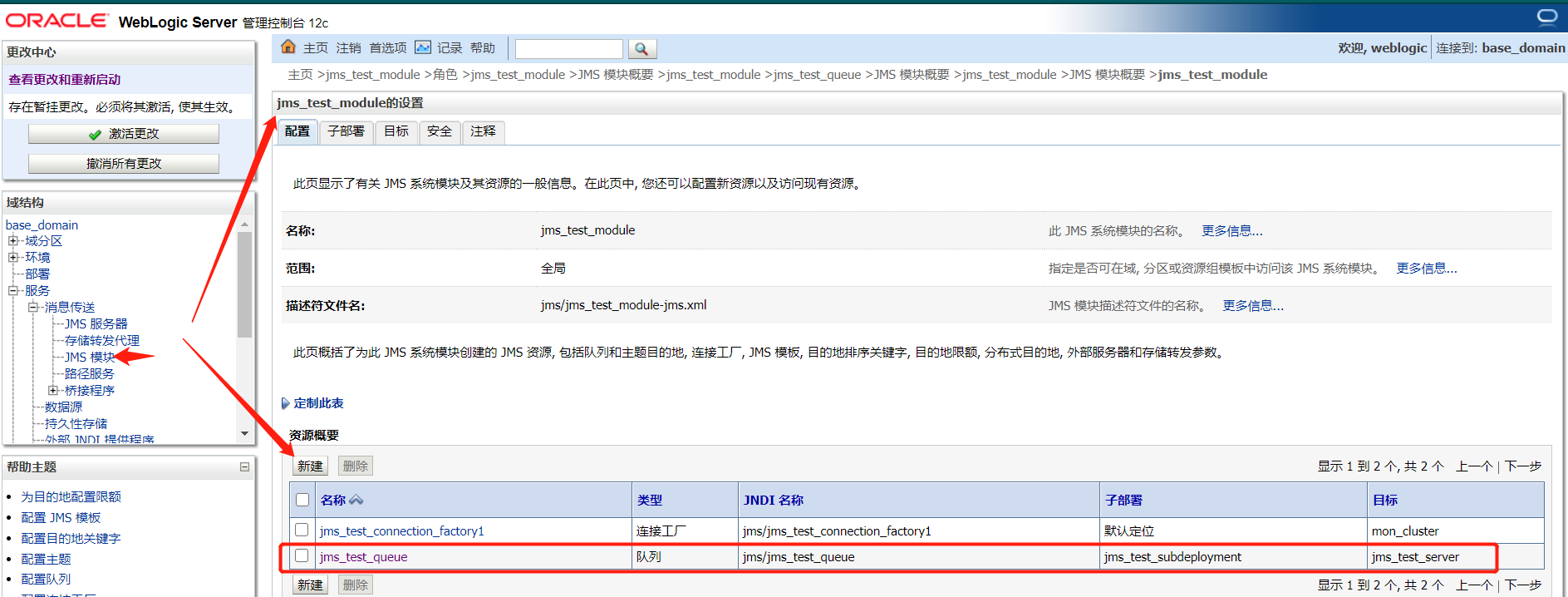

进入domain->Services->Messaging->JMS Modules->jms_test_module点击New选择 Queue Name:jms_test_queue JNDI Name:jms/jms_test_queue

Subdeployment Name:jms_test_subdeployment

JMS server: jms_test_server

image-20210603145652664

7. 创建主题(JMS Topic)

主题应用于一对多模式消息。

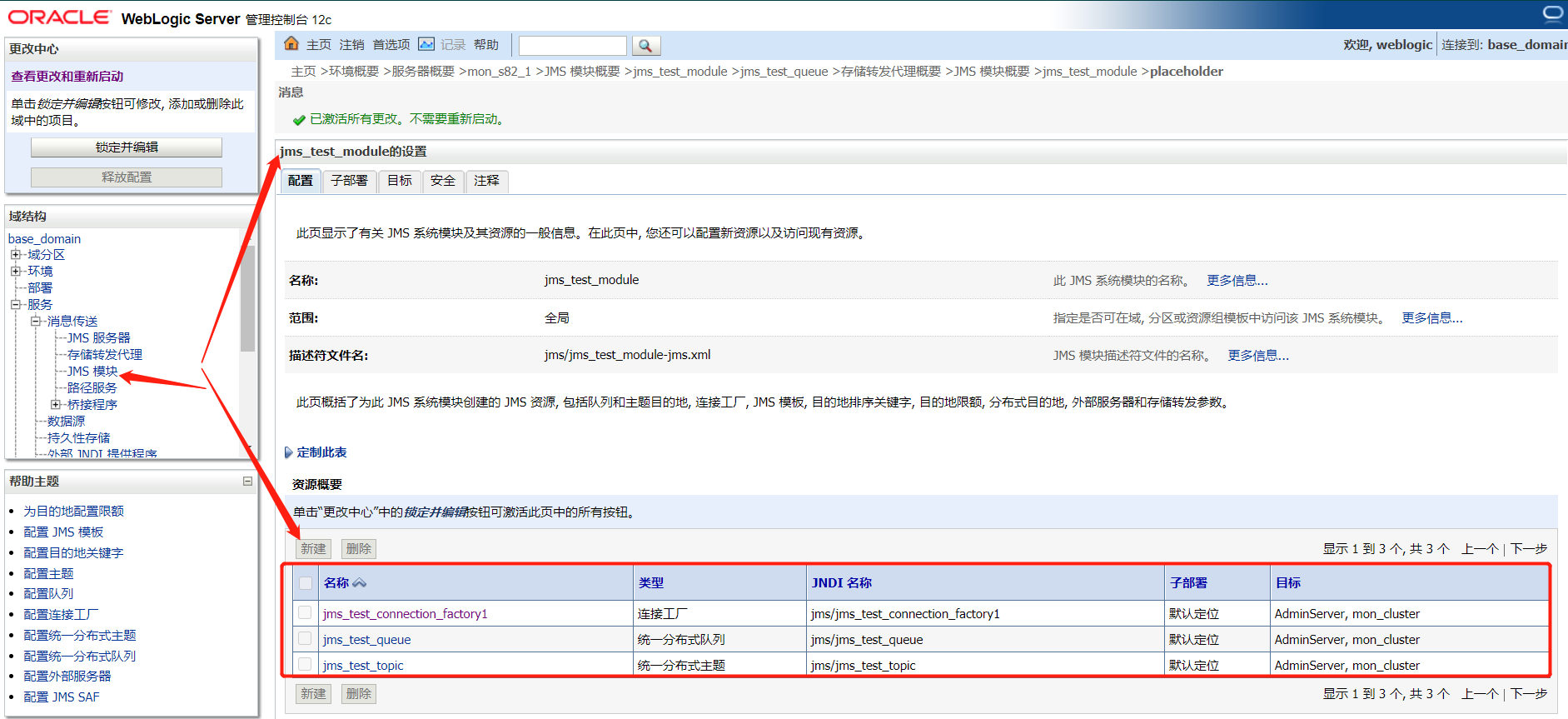

进入domain->Services->Messaging->JMS Modules->jms_test_module点击New选择 Topic Name:jms_test_topic JNDI Name:jms/jms_test_topic Next，Subdeployments选择jms_test_subdeployment

image-20210603154135204

至此，weblogic上jms服务相关资源创建完毕
